Klik hier om de handleiding te downloaden: ADF4350 / ADF4351
(Wachtwoord: x12345678)
Kenmerken:
ADF4350 / ADF4351 module is een senior engineer om te bouwen, volledig verwijzen naar de officiële versie van het ontwerp. Printplaat heeft een mooi uiterlijk, redelijke lay-out en ontwerp, standaard materialen.
Het uitgangsfrequentiebereik: 138M-4.4G / 35M-4.4G. Fractionele N-punten frequentiesynthesizer en gehele N-frequentiesynthesizer.
VCO met lage faseruis. Programmeerbare 1/2/4/8/16 scheidingsuitgang.
Wijze van voeding: 5V voeding, kan de USB-voeding direct gebruiken.
Kleurenscherm, touchscreen bediening, kan frequentie, frequentie sweep realiseren.
Chip introduceren:
ADF4350 / ADF4351 gecombineerd met extern lusfilter en externe referentiefrequentie bij gebruik, kan het de decimale N-puntenfrequentie of gehele N-frequentie en fasevergrendelingslusfrequentiesynthesizer realiseren.
ADF4351 heeft een geïntegreerde spanningsgestuurde oscillator (VCO), het fundamentele frequentiebereik van de golfuitgang tot 2200 MHz tot 4400 MHz. Bovendien kan de gebruiker met het gebruik van 1/2/4/8/16 punten frequentiecircuit zo laag als 35 MHz / 137,5 MHz RF-uitgangsfrequentie genereren. Voor het isoleren van de toepassing kan de RF-uitgangstrap worden gedempt. De mute-functie kan worden bestuurd met een pin, kan ook worden bestuurd door software. Zorg tegelijkertijd voor extra RF-uitvoer en kan worden uitgeschakeld als deze niet in gebruik is.
Specificaties:
Uitgangsfrequentiebereik: 138M-4.4G / 35M-4.4G
The Root Mean Square (RMS) Jitter: Less Than 0.4 ps RMS (standaard)
Voedingsspanning: 3,0 V tot 3,6 V
Logische compatibiliteit: 1,8 V
Programmeerbare dual-mode vooraf toegewezen frequentieteller: 4/5 of 8/9
Programmeerbaar uitgangsvermogen: Ja
De functie RF-uitvoer dempen: Ja
Driedraads seriële interface: Ja
Analoge en digitale vergrendeldetectie: Ja
Binnen de brede bandbreedte Snel vergrendelen: Ja
Verminder de cyclus Slip: Ja
Maat: Ca. 93 x 66 x 20 mm / 3,66 x 2,59 x 0,78 inch

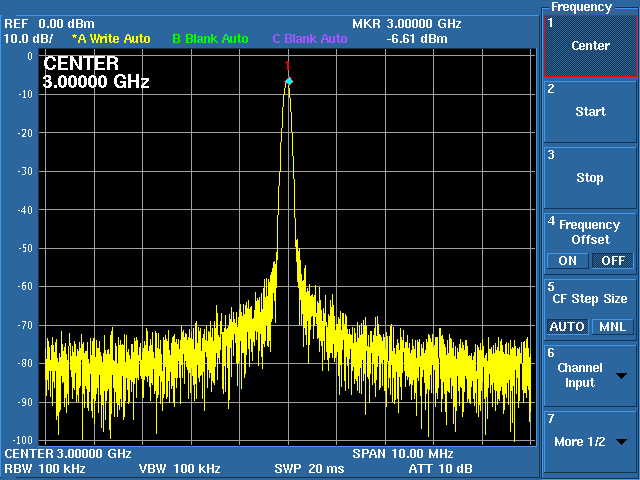

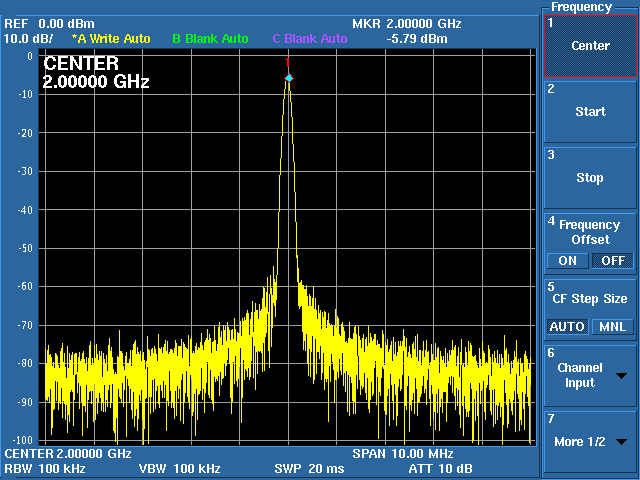

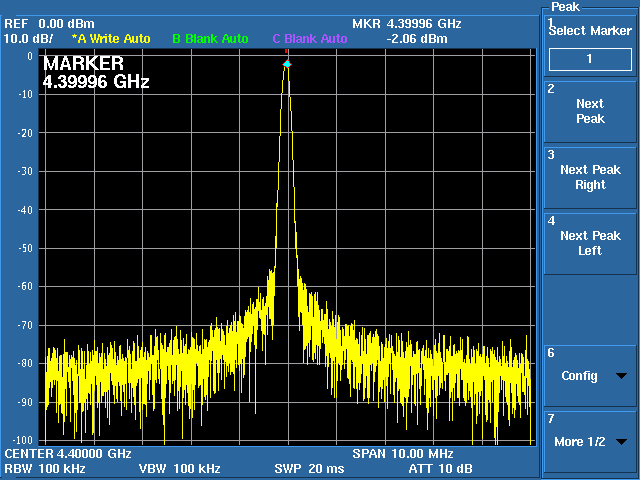

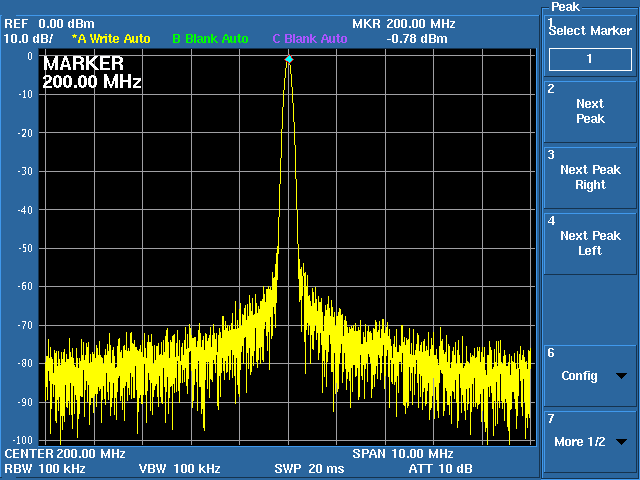

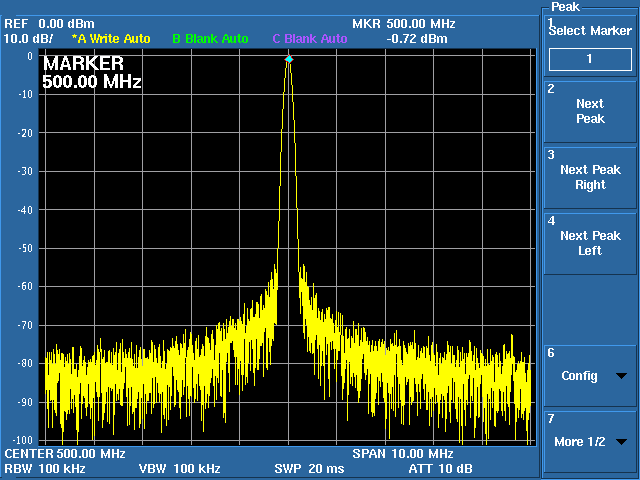

Gemeten golfvorm:
1Ghz
200Mhz
4.4Ghz
500Mhz
3Ghz
4Ghz
2Ghz
Toepassing:
Draadloze infrastructuur (w-cdma, td-scdma, WiMAX, GSM, PCS, DCS, DECT)
Testapparatuur
Het draadloze lokale netwerk (LAN), kabeltelevisie-apparatuur
Klok
Opmerking:
Scheur de beschermende film op het scherm niet af. Dit aanraakscherm is het resistieve scherm en krassen kunnen ervoor zorgen dat de aanraakfunctie mislukt.
Schakelschema in PDF-formaat, onderliggende driver (geen broncode van het project), andere informatie wordt verstrekt.
Pakket inbegrepen:
1 x ADF4350 / ADF4351
1 x USB-kabel
